Низковольтный регулятор напряжения

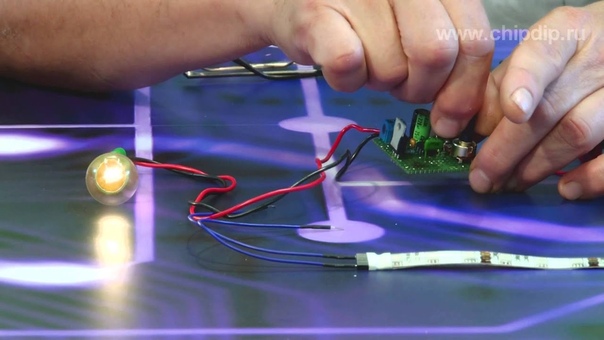

Простой регулятор напряжения для низковольтной нагрузки можно изготовить с применением доступных и не дорогостоящих компонентов. В основе схемы интегральный таймер NE555, который задает все необходимые функции для изменения мощности в цепи нагрузки методом ШИМ-регулирования. При токе нагрузке не более 100мА, источник можно включать непосредственно на выход микросхемы, в чем заключается совершенная не целесообразность использования ШИМ-регулятора. Поэтому, данное устройство, как правило, изготавливается для применения с мощными, но, низковольтными нагрузками, такими как, лампы накаливания, светодиодные ленты и модули, вентиляторы. Все перечисленные электронные компоненты работают с напряжением 12В…15В, но ток потребления у них разный, от 500мА до 10А. Для использования ШИМ-регулятора с такими нагрузками, в схему вводится мощный ключевой полевой или биполярный транзистор, мощностью, в зависимости от используемой нагрузки. Схема, в силу своих возможностей, осуществляет регулировку мощности в диапазоне от 5% до 95%.
